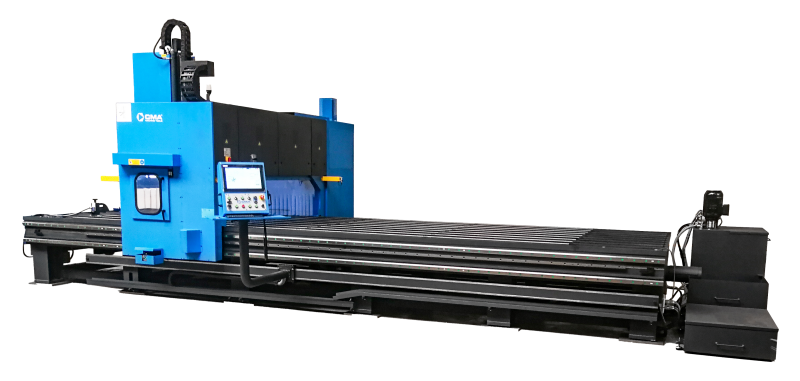

De CMA GRD is een CNC-gestuurd portaalboorcentrum voor grotere werkstukken, dikke materialen en producten waarbij gaten exact op positie moeten komen.
De machine wordt ingezet voor bewerkingen zoals boren, tappen, roltappen, vloeiboren, verzinken, markeren en frezen. Dat maakt de GRD interessant wanneer meerdere bewerkingen in één opspanning moeten gebeuren.
Voor bedrijven die handmatig uitmeten, opnieuw opspannen of fouten in gatposities willen voorkomen, biedt de GRD een gecontroleerde manier om grotere onderdelen automatisch te bewerken.
Type: Boorcentrum (3-assig)
Capaciteit boren/tappen (S235): Ø22 tot Ø60 mm / M20 tot M45
Bewerkingen: Boren, (rol)tappen, vloeiboren, frezen, markeren, verzinken
Opspantafel: 1.330 tot 3.080 mm × 3.000 tot 10.500 mm
Tafelbelasting: 2.000 kg/m²
Spindelopname: BT40 (BT50 optie)
Gereedschapswisselaar: 24-voudig
Besturing: Omron (grafisch)
Software (optioneel): DrillCam
Pendelbedrijf
De CMA GRD is interessant wanneer producten te groot, te zwaar of te nauwkeurig zijn voor handmatig boren en tappen. Denk aan dikke platen, grote constructiedelen of meerdere kleinere producten die in één opspanning bewerkt moeten worden.
Een gat op de verkeerde positie zorgt vaak direct voor problemen in montage of vervolgbewerking. Met CNC-positionering worden gaten, tappen en freesbewerkingen steeds op dezelfde plek uitgevoerd.
De machine is geschikt voor enkelstuks, kleine series en grotere series waarbij maatvastheid, herhaalbaarheid en minder handmatig uitmeten belangrijk zijn.
De CMA GRD kan meerdere bewerkingen uitvoeren zonder dat het product tussendoor naar een andere machine hoeft. Denk aan boren, tappen, roltappen, vloeiboren, verzinken, markeren en freesbewerkingen zoals sleufgaten, vlakken en helix-frezen.
Dat voorkomt extra opspanningen en handmatig opnieuw uitmeten. Zeker bij grotere werkstukken of producten met veel gatposities scheelt dat tijd en verkleint het de kans op fouten.
Afhankelijk van de toepassing kunnen zowel HSS-gereedschappen als hardmetalen gereedschappen worden ingezet.
Met pendelbedrijf kan de machine aan één zijde produceren terwijl aan de andere zijde producten worden geladen of gewisseld. Daardoor staat de spindel minder vaak stil tussen twee bewerkingen.
Dat is vooral interessant bij repeterend werk of wanneer meerdere producten achter elkaar bewerkt worden. De operator kan voorbereiden terwijl de machine doorwerkt.
Met de grafische besturing kan de operator een product opbouwen door de vorm te selecteren en gatposities of bewerkingen in te voeren. De machine gebruikt de gereedschapsbibliotheek om bewerkingen en snijparameters vast te leggen.
De software ondersteunt onder andere werken in zones, 3D-simulatie, crashwaarschuwingen en het opslaan van klemconfiguraties.
Met DrillCam kunnen bestanden zoals DXF, DWG, DSTV, NC, NC1 en STEP worden omgezet naar machineprogramma’s. Daardoor hoeft werkvoorbereiding minder handmatig over te nemen en kunnen programma’s via het netwerk naar de machine worden gestuurd.
Dat is vooral praktisch bij terugkerende producten, vaste gatpatronen en onderdelen die al digitaal voorbereid worden.
De CMA GRD is een CNC-gestuurd portaalboorcentrum voor grotere werkstukken, dikkere materialen en producten waarbij gaten exact op positie moeten komen.
De machine wordt ingezet voor bewerkingen zoals boren, tappen, roltappen, vloeiboren, verzinken, markeren en frezen. Dat maakt de GRD interessant wanneer meerdere bewerkingen in één opspanning moeten worden uitgevoerd.
Een portaalboorcentrum is interessant wanneer werkstukken groot, zwaar of positiegevoelig zijn. Denk aan dikke platen, constructiedelen of producten met veel gaten en bewerkingen.
De machine voorkomt dat operators handmatig moeten uitmeten, positioneren en opnieuw opspannen. Daardoor worden gatposities constanter en neemt de kans op fouten af.
Ja. De CMA GRD is een CNC-portaalboorcentrum dat, afhankelijk van uitvoering en toepassing, kan boren, tappen, roltappen, vloeiboren, verzinken, markeren en frezen.
Het verschil met een werkplaats-tapmachine zit in de toepassing. Een tapmachine wordt vooral gebruikt voor flexibel draadtappen in losse producten. De CMA GRD is bedoeld voor grotere werkstukken waarbij meerdere bewerkingen CNC-gestuurd op vaste posities worden uitgevoerd.
Een taptafel is vooral geschikt voor het nabewerken van plaatdelen, bijvoorbeeld na het lasersnijden. Denk aan compacte plaatdelen met veel gaten, vaste patronen of terugkerende series.
De CMA GRD is bedoeld voor grotere werkstukken, dikkere materialen en zwaardere toepassingen. Beide machines kunnen boren en tappen, maar de productstroom en toepassing zijn anders.
De CMA GRD kan worden ingezet voor boren, tappen, roltappen, vloeiboren, verzinken, markeren en frezen. Denk bij frezen aan sleufgaten, vlakken en helix-frezen.
Doordat meerdere bewerkingen in één opspanning kunnen plaatsvinden, hoeft het product minder vaak te worden verplaatst of opnieuw uitgemeten. Dat verkleint de kans op fouten in gatposities.
Met pendelbedrijf kan de machine aan één zijde produceren terwijl aan de andere zijde producten worden geladen of gewisseld.
Daardoor staat de spindel minder vaak stil tussen twee bewerkingen. Dat is vooral interessant bij repeterend werk of wanneer meerdere producten achter elkaar worden bewerkt.
