Taptafel
Een taptafel is een CNC-gestuurde machine voor het nabewerken van plaatdelen uit de lasersnijmachine. De machine voert bewerkingen uit zoals tappen/roltappen, vloeiboren en verzinken in één opspanning.
Zoeken
…
Een taptafel automatiseert bewerkingen zoals boren, tappen, roltappen, vloeiboren en verzinken. Dat is vooral handig bij onderdelen waarbij meerdere gaten exact op positie moeten komen.
Door de stabiele opspantafel, CNC-positionering en vaste bewerkingsvolgorde wordt elk onderdeel op dezelfde manier bewerkt. Zo voorkom je afwijkingen door handmatig meten, verkeerd positioneren of wisselende bediening door operators.
De CMA FTC is een CNC-taptafel voor boren, tappen, roltappen, vloeiboren en verzinken in metalen onderdelen. De machine combineert een opspantafel, 3-assige positionering, gereedschapswisselaar en grafische besturing in één systeem.
Met TapCam-software kunnen programma’s worden voorbereid en naar de machine worden gebracht. Dat is vooral praktisch bij terugkerende producten, vaste gatenpatronen en onderdelen waarbij meerdere bewerkingen in één opspanning moeten gebeuren.
Een CNC-taptafel is interessant wanneer handmatig positioneren te veel tijd kost of te foutgevoelig wordt. Denk aan plaatdelen met veel gaten, vaste patronen of terugkerende series waarbij boren, tappen, roltappen, vloeiboren of verzinken steeds op dezelfde positie moet gebeuren.
De operator hoeft het werkstuk niet telkens opnieuw uit te meten of handmatig te positioneren. De machine voert de bewerkingen gecontroleerd uit in één opspanning. Dat zorgt voor constantere gatposities, minder kans op fouten en minder handwerk rond het tapproces.
Voor losse producten en flexibel tapwerk is een tapmachine vaak voldoende. Wordt het werk repeterend, nauwkeurig en positiegevoelig, dan wordt een CNC-taptafel interessant.

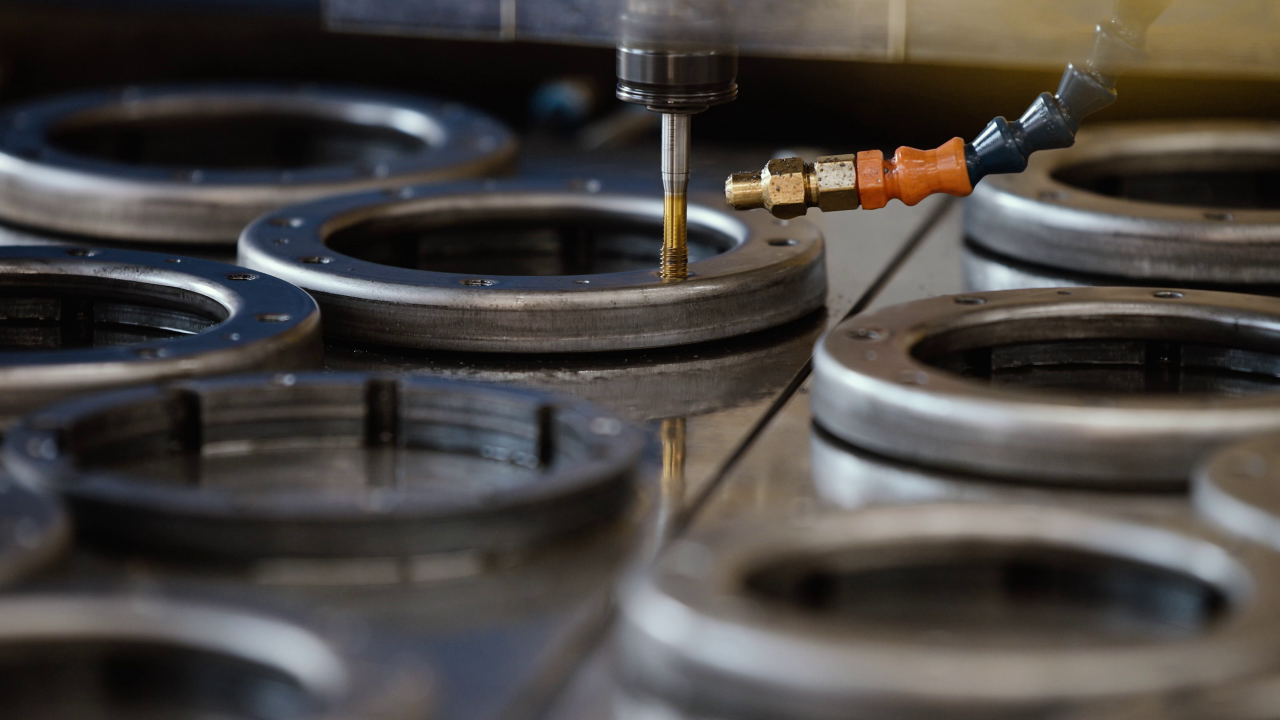

Metach gebruikt de CMA FTC voor seriematig plaatwerk met kleinere producten. Boren, tappen, verzinken en ruimen gebeuren automatisch op vaste posities, waardoor minder handmatig meten en positioneren nodig is.
Dat zorgt voor constantere kwaliteit en minder kans op fouten. Onderdelen komen volledig afgewerkt van de machine en kunnen direct door naar de volgende stap in de productie of naar de klant.
Ook de werkvoorbereiding sluit beter aan op de machine. DXF- en STEP-bestanden kunnen worden omgezet naar machineprogramma’s, zodat het pro
Ø 14mm / M3 - M16 / M3 - M12
✅
5kW
50 - 3.000 omw/min
24 Nm
KTA Snelwisselsysteem
3.680x1.650mm
500 kg
Ø 28mm
3.000mm x 1.500mm x 200mm
400mm
10 voudig
1.900kg
✅
TapCam
Een CNC-tapcentrum automatiseert bewerkingen zoals tappen/roltappen, verzinken en vloeiboren. De machine voert deze stappen in één opspanning uit, wat zorgt voor constante kwaliteit, minder handwerk en een kortere productietijd.
Een tapmachine is vooral geschikt voor flexibel draadtappen in losse producten of kleinere series. De operator positioneert het werkstuk zelf en gebruikt de machine om recht en gecontroleerd te tappen.
Een taptafel wordt interessant bij plaatdelen met veel gaten, vaste patronen of terugkerende series. Dan kunnen boren, tappen, roltappen, vloeiboren en verzinken in één opspanning worden uitgevoerd. Dat voorkomt handmatig uitmeten en verkleint de kans op fouten in gatposities.
Bij handmatig boren en tappen kan een kleine afwijking leiden tot fouten in de montage. Een CNC-tapcentrum positioneert elk gat exact volgens tekening en herhaalt dat met hoge nauwkeurigheid — ook bij series. Dat voorkomt afkeur en nabewerking. De FTC vergeet nooit een gat te tappen, daarmee voorkom je dat er later bij de montage extra gaten moeten worden getapt. Daarmee bespaar je veel tijd en kosten.
De CMA FTC is uitgerust met TapCam-software voor grafische programmering. Je selecteert eenvoudig de vorm van het werkstuk, voert de boorposities in en de machine bepaalt automatisch de juiste snijparameters. Met de optionele TapCam CAD/CAM-module kunnen ook DXF-, DWG- of STEP-bestanden direct worden geïmporteerd.
Ja, ook na levering blijft Tuwi betrokken. We helpen bij het ontwikkelen van specifieke opspanningen, onderdelen en gereedschappen om het maximale uit de machine te halen. Zo blijft het tapcentrum perfect afgestemd op jouw producten en productieproces.
